CNC centar za struganje i glodanje



U skladu sa standardima ANSI B11.8-2021

Radni zahtjevi
Radni predmeti moraju biti pričvršćeni pomoću pritisnih ploča, vijaka ili namjenskih pričvršćenja.Zabraniti produžetke cijevi na ključevimakako bi se spriječile povrede od klizanja.

Alat Security Protocol
Alati moraju biti čvrsto stegnuti prije uključivanja vretena. Strogo je zabranjen rad sa neosiguranim alatima.

Pred{0}}Operativna verifikacija
Provjerite funkcionalnost prijenosnog sustava i izvršite probni rad s instaliranim blokovima za držanje prije obrade.

Kontrola procesa glodanja
Pokrenite sve operacije rezanja - posebno grubo glodanje - pri smanjenim brzinama prije optimizacije parametara.

Procedura kretanja osovine
Uvijek otpustite vijke za zaključavanje osovine prije ponovnog pozicioniranja stolova ili držača alata.

Sigurnost pri rukovanju alatom
Za ugradnju/uklanjanje alata koristite bakrene čekiće ili čekiće bez varničenja kako biste spriječili ozljede pri izbacivanju fragmenata.

Aktivne zabrane rezanja
Tokom operacija obrade:

Nemojte podešavati brzine vretena

Nemojte mijenjati postavke alata

Ne dirajte radne predmete

Nemojte vršiti mjerenja





Ovi sistemi integrišu digitalne kontrole sa konvencionalnim platformama za glodanje, omogućavajući programabilnu više-osinsku obradu kroz izvršenje G-koda.

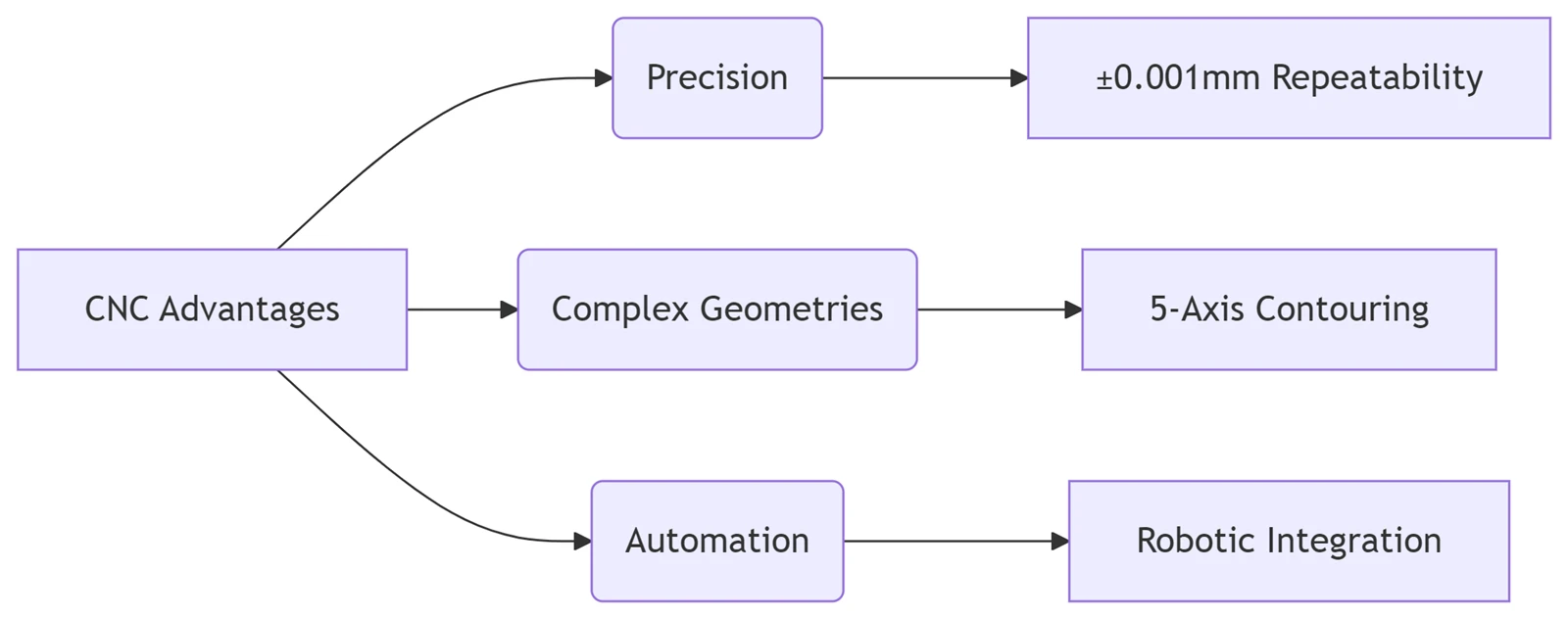

Tehničke prednosti u odnosu na konvencionalno glodanje

Poboljšana fleksibilnost procesa
Sposoban za obradu složenih kontura i komponenti uske{0}}tolerancije (npr. kalupi za ubrizgavanje, kućišta za vazduhoplovstvo) izvan ručnih mogućnosti.

Napredni geometrijski kapacitet
Obrađuje matematički definisane složene-profile krivulja i 3D topološke površine nedostižne na ručnoj opremi.

Pojedinačna-podešavanje više-operacija
Završava okretanje, glodanje, bušenje i bušenje u jednom ciklusu pričvršćivanja (smanjuje 基准误差 za 85%).

Precizna metrika performansi

Standardna rezolucija pozicioniranja: 0,001 mm

Visoko{0}}sistemi visoke preciznosti: Manje ili jednako 0,1 μm

Eliminiše ljudske greške merenja

  CpK >1.67 sposobnost procesa

Efikasnost automatizacije

Smanjuje zamor rukovaoca kroz automatizovane cikluse

Omogućava proizvodnju-ugašenih svjetala s integriranim CIM sistemima

Optimizacija produktivnosti

Potrebna minimalna specijalizirana oprema

Promjene ispod 15 minuta preko pohranjenih programa

Kombinira funkcije glodanja (ISO 3002), bušenja (ISO 10889) i bušenja

Beskonačna kontrola vretena/pomaka optimizuje parametre rezanja



Specifikacije reznog alata

Nekretnina	Requirement	Testing Standard
Otpornost na udar	>15 J/cm²	ISO 148-1:2016
Čvrstoća loma	KIC Veći ili jednak 12 MPa√m	ASTM E399
Otpornost na habanje	HRC Veći ili jednak 62	ISO 6508-1:2016
crvena tvrdoća*	600 stepeni @ 58 HRC minimum	ISO 4885 (suha obrada)



Napomene o tehničkoj usklađenosti

Sigurnosni protokoli: Uskladiti sa OSHA 1910.212 zahtjevima zaštite mašina

Standardi tačnosti: Certificiran prema propisima o ispitivanju ISO 10791-7

Specifikacije alata: Validirano prema ISO 13399 standardima podataka o digitalnim alatima

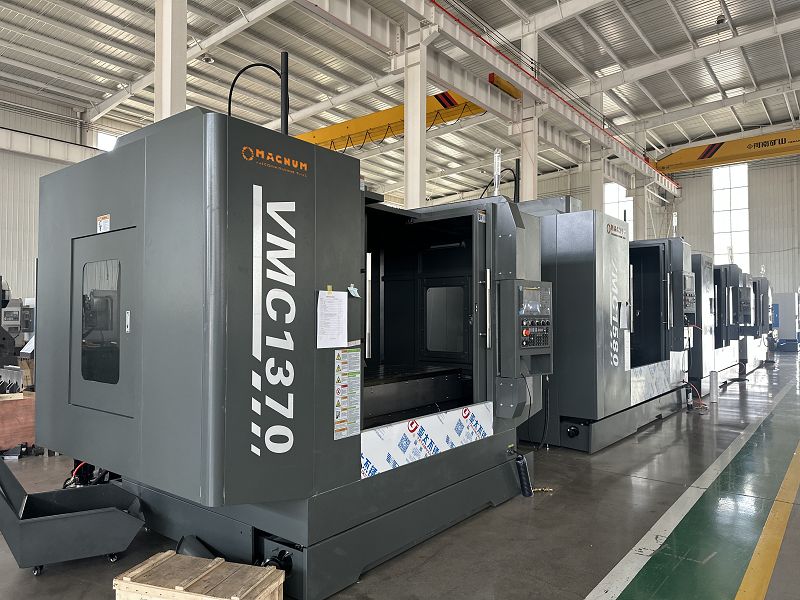

Specifikacije		VMC1160	VMC1370	VMC1580
Veličina stola	mm	1200x600	1500×700	1700×800
maksimalni kapacitet nosivosti	kg	1000	900	1500
Hod po osi X/Y/Z	mm	1100×600×600	1300×700×700	1500×800×700
Udaljenost između centra vretena i stuba	mm	650	752	871
Udaljenost između vrha vretena i površine radnog stola	mm	120-720	150-850	150-900
X/Y/Z Maks. brzina uvlačenja	mm/min	10000	8000	10000
X/Y/Z Max.Brzi hod	m/min	32/32/30	20/20/15	20/20/16
brzina vretena	r/min	8000	8000	6000
konus vretena	tip	BT40	BT40	BT50
Snaga motora vretena	kW	11/15	11/15	15/18
Snaga servo motora osi X/Y/Z	kW	4/4/5	4/4/5	4.5/4.5/4.5
T slot	mm	5-18×100	5-18×145	5-22×145
Ponovite tačnost pozicioniranja	mm	±0.005	±0.005	±0.005
Kapacitet alata		24T	24T	24T
Maksimalna težina alata	kg	8	8	15
Max.dužina alata	mm	300	300	300
Električni kapacitet	kVA	18	22	30
Dimenzije mašine (DxŠxV)	mm	3100×2490×2380	3600×3000×2700	4260×3545×3200
Neto težina	kg	7000	11000	12000
