Nova vertikalna struga



1, Nova kutija za obradni centar za vertikalni strug za provjeru izgleda, postavljanje vijaka za uzemljenje i podešavanje glačala.



2, Olabavite vertikalni sto obradni centar (X-os). Sedlo ležaja (Y-os) kočni vijak ili čelik stop stope; uklonite blok za zaustavljanje magacina alata.



3, Naelektrizirajte i ventilirajte vertikalni obradni centar.



4, Glava za glodanje (Z-os) fiksno uklanjanje uređaja, sljedeće metode: snaga mašine. Pomaknite Z-os u pozitivnom smjeru (kazaljke na satu) zamahom ruke, pokrenite držač glave za glodanje, a zatim pomičite Z-os vrlo sporo. Idite u negativnom smjeru; idite dok lanac koji povezuje glodalicu sa protivtegom ne pojede silu. Uklonite potpornu šipku koja drži protuuteg na stražnjoj strani stupa. Napomena: Neki brzi vertikalni obradni centri imaju mogućnost fiksiranja protivtega na bočnoj strani stuba (šrafovi) kada se mašina transportuje i fiksira.

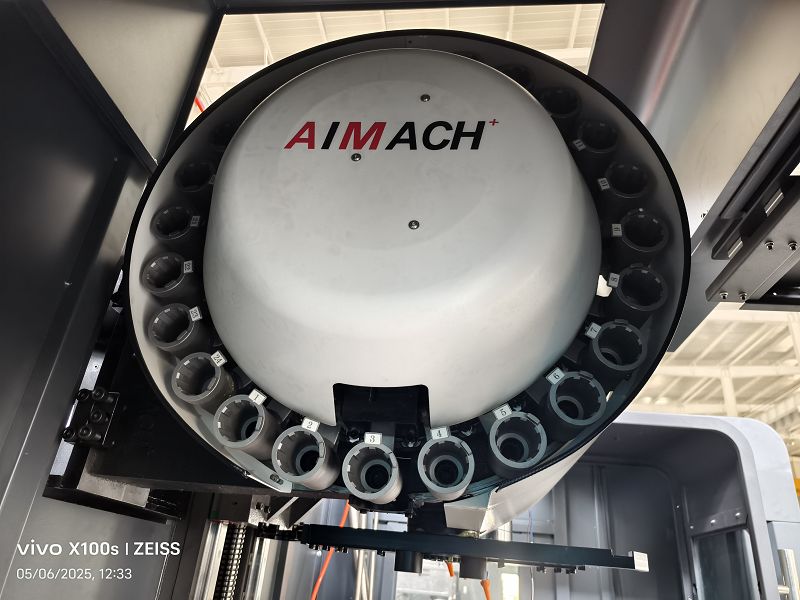

5, Priprema prije upotrebe magacina alata: (tip kante) Isključite komprimirani zrak. pomerite Z-osu na poziciju iznad nulte tačke. Rukom pomičite spremnik alata lijevo i desno kako biste testirali upotrebljivost spremnika alata (da li je pokret fleksibilan; da li se zaštitna vrata mogu zatvoriti.) Uključite komprimirani zrak. Pomjerite spremnik alata sa M kodom i provjerite da li prekidač na mjestu radi. Koristite instrukciju TxxM06 da promijenite nož, ako prikaz položaja noža na operativnoj ploči ne odgovara stvarnom položaju noža, treba ga obraditi za promjenu i prikaz položaja noža treba izmijeniti.



6, Podesite nivo (niveliranje) na sljedeći način: X-os Y-os se pomjeri u središnji položaj. Podesite alatnu mašinu u horizontalni položaj. Izmjerite tačnost: vertikalnost ose rotacije vretena na površinu radnog stola (krug za crtanje). Ako preciznost kruga za crtanje nije ispravna, treba ga podesiti na vijak za uzemljenje, tako da se tačnost vrati na vrijednost proizvodnje.



7, novi vertikalni strug obradni centar štitnik od curenja ulja tretman: 704 brtvilo + staklo ljepilo. Vodena ploča oko kontakta sa ležajem za izradu uljnih brtvila. y-os nakon zaštite od skupljanja treba demontirati poklopac, korijen stuba napraviti uljne brtve. Uljnu brtvu treba napraviti na žljebu za vođenje ulja ispred ili sa strane ležaja.



8, Provjerite integritet klima uređaja, pumpe za podmazivanje, separatora ulja-vode, cilindra noža pod pritiskom i prilagodite ga kupcu i njegovoj upotrebi. Napomena: separator ulja-vode, cilindar noža pod pritiskom treba redovno podmazivati.



9, napravite jednostavan ciklusni program, u praznom hodu pola sata, tako da se generalnim transportom preko novog vertikalnog obradnog centra dobije potpuno podmazivanje i-uklapanje.

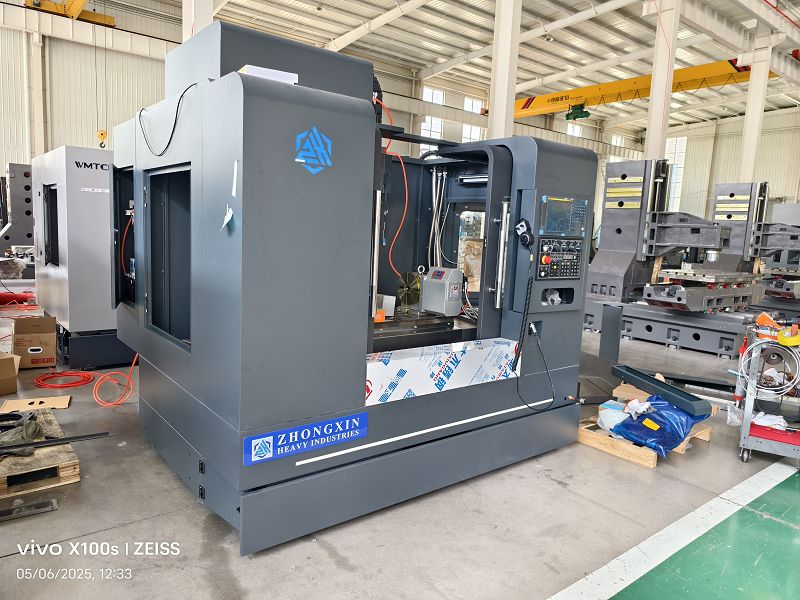

Ovaj VMC je pogodan za mehaničku obradu i izradu kalupa. I može se prilagoditi zahtjevima obrade od grube obrade do završne obrade. Također može završiti mnoge radne postupke kao što su glodanje, bušenje, urezivanje, bušenje itd.





● Visokokvalitetni smolni pijesak

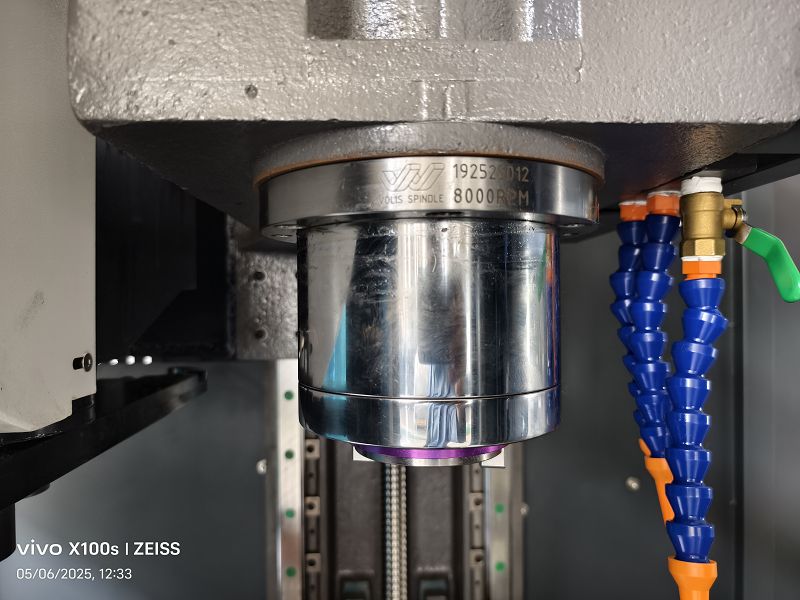

● Tajvansko vreteno

● Tajvanski kuglični vijak i matica za zaključavanje

● Tajvanski cilindar pod pritiskom

● Automatski sistem podmazivanja

● Transporter za strugotine je opciono

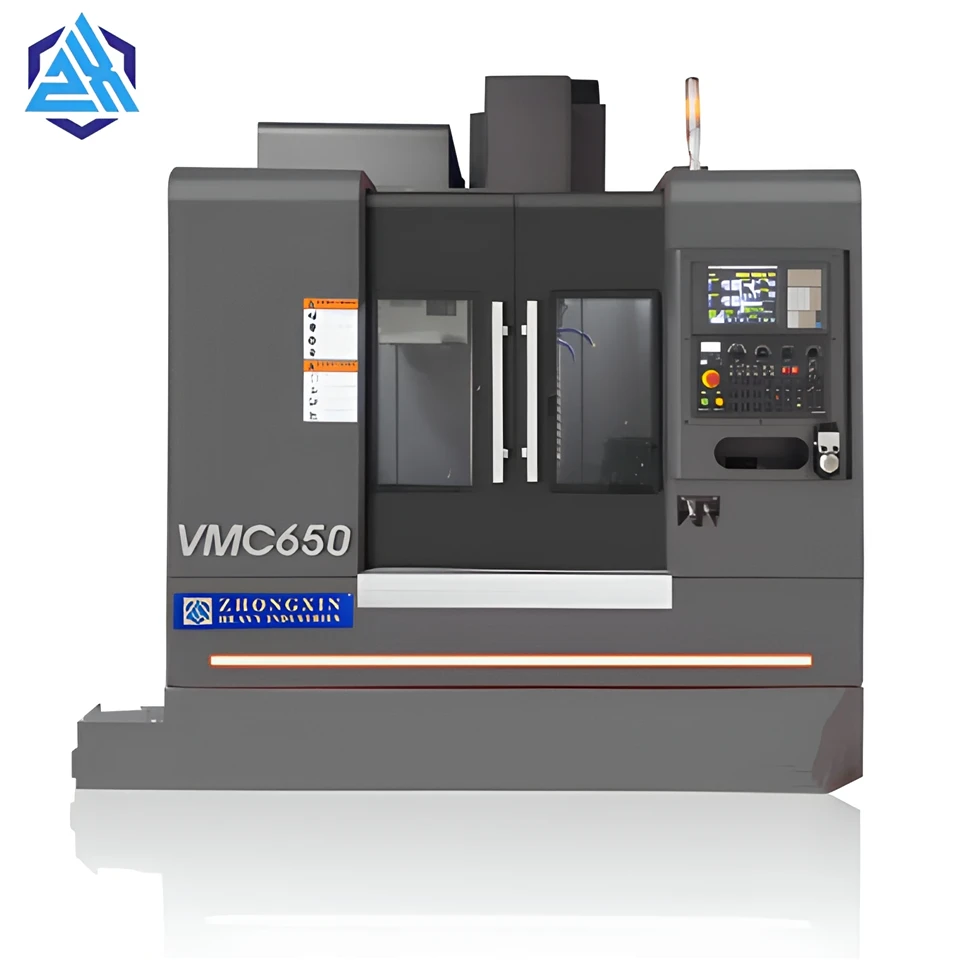

MODEL	VMC650
Veličina stola (mm)	900x400
Tabela Maks. opterećenje (kg)	350
Hod osi X/Y/Z (mm)	650x400x500
Dist. između vretena i vodeće površine stuba (mm)	476
Dist. između čeone strane vretena i površine radnog stola (mm)	100-600
X/Y/Z Maks. brzina uvlačenja	10000
X/Y/Z Maks. brzi hod (m/min)	32/32/30
vreteno Max. brzina (r/min)	8000
Konusni otvor vretena (tip)	BT40 (opciono BT50)
Motor vretena (kw)	5.5/7.5
X/Y/Z servo motor (kw)	2.6/2.6/2.8
X/Y/Z priključak motora	Direktna veza
Oblik šine vodilice X/Y/Z	Blok vodilica / Opcioni linearni put
T utor za radni sto (mm)	3-18x125
Ponovite tačnost pozicioniranja (mm)	+/-0.004
Alat magazin	Šešir/Disk
Kapacitet alata	16 šešir/ 16 disk
Maksimalna težina alata (kg)	7
Max. dužina alata (mm)	250/350
Električni kapacitet (kVA)	10
Veličina mašine (DxŠxV)(mm)	2300x2000x2300
Net. težina (oko) (kg)	4500
